反擊式破碎機是一種針對大塊石料進行一級破碎之后破碎成石子的設備，它是石料生產線和制砂生產線中不可缺少的產品，那么反擊式破碎機在購買的時候如何進行選型呢？今天我們就來分析下這個問題。

    PFY硬巖反擊式破碎機
    如圖所示為PFY硬巖反擊式破碎機，該機由機架、反擊裝置和轉子三部分組成。
    機架是整機的基礎所有零部件都裝在機架上,它分上、下兩部分,用鋼板和型鋼焊接制成。在轉子兩端的機架內壁上裝有錳鋼襯板,機架頂蓋和左側壁以及兩端壁構成可以翻轉的半開式上蓋,它是借助絲桿或液壓頂打開和關閉的,便于更換易損件等工作。
    機架右側壁上部有進料導板,在下部(底部)機架裝有主軸承反擊裝置,它由反擊板和懸掛裝置所組成。反擊板內壁裝有高耐磨材料制成的鋸齒形襯板。反擊板一端鉸接在機架上蓋上而中間部位借助拉桿彈簧懸掛裝置吊在機架上蓋。利用懸掛裝置調節排料口大小,當有不能破碎物料時,又能起到保護作用。
    轉子是由主軸7、轉盤8、板錘9與板錘緊固裝組成。主軸裝在機架兩端壁外側的滾動軸承里。轉盤為焊接結構件,它與主軸不是用鍵連接而是靠鎖緊與主軸牢固連接的。破碎機破碎物料的空間是由進料導板、兩級反擊板和從進料導板卸載點起到第二級反擊板排料口的圓弧所組成的空間,叫做破碎腔。

    PFY細碎型反擊式破碎機

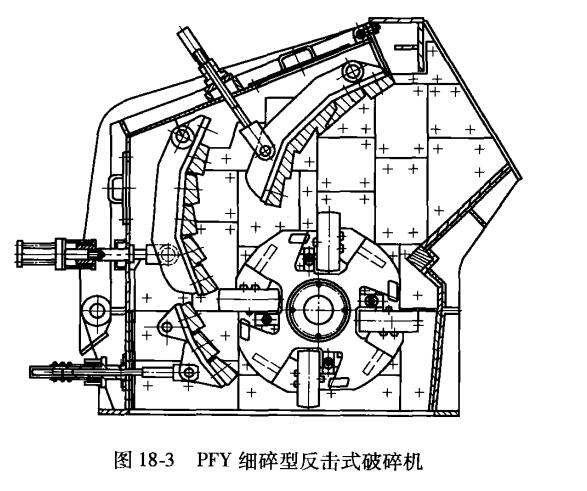

    如圖所示為PFY細碎型反擊式破碎機。
    如果說圖18-3所示破碎機有兩級反擊板構成兩個破碎腔,那么該機具有三級反擊板就是三腔破碎機,后腔反擊板起均整作用。
    由于該機進料導板傾角β較小以及導板卸載點到轉子中心的連線與轉子中心水平線之間的夾角a也比較小,故破碎機高度較低而且進料口又很大。
    板錘的緊固方法也與同類機型破碎機不一樣。反擊板位置以及懸掛位置也都有改進特別是第二級反擊板排料口距轉子中心水線很近,因此該破碎機破碎腔比較優越。所以增加處理能力而且產品粒度、粒形都比較好。可以說,是目前國內同類型產品中最佳的機型,其技術水平已達到國際先進水平。

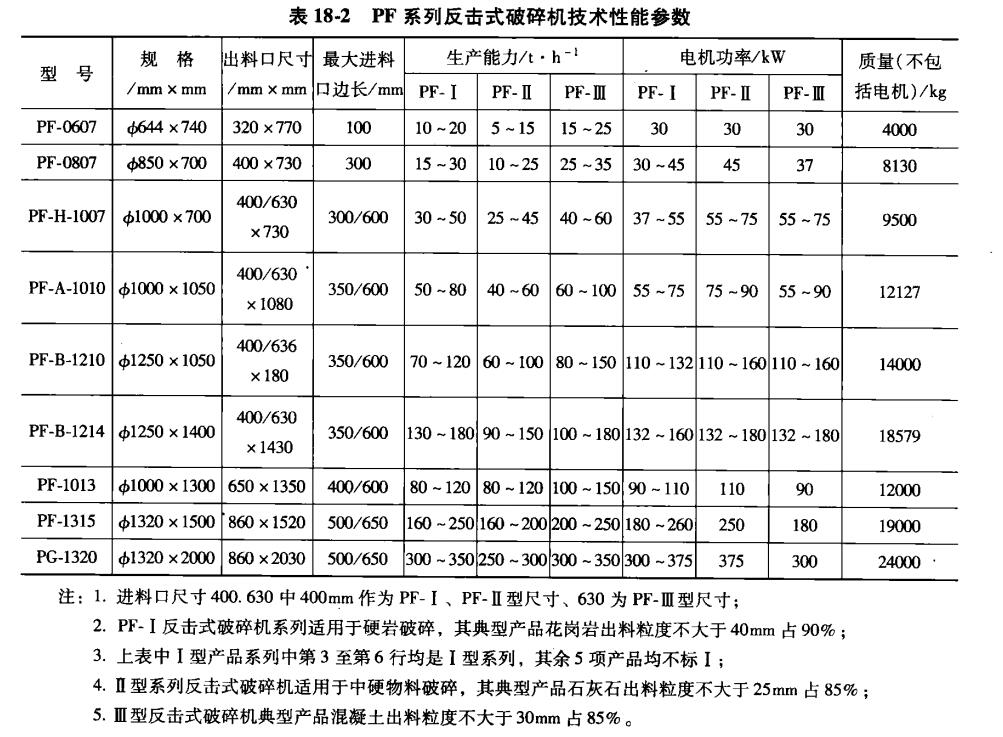

    上建生產的PF系列反擊式破碎機技術性能參數見表18-2。PF-I系列反擊式破碎機能處理邊長在100500mm以下物料,其抗壓強度最高可達350MPA具有破碎比大,破碎后物料呈立方體顆粒等優點;PF-Ⅱ系列反擊式破碎機,適用于破碎中硬物料,如水泥廠的石灰石破碎,具有生產能力大,出料粒度小的優點;PF-Ⅲ系列反擊式破碎機,適用于混凝土破碎,具有進料規格大,處理能力高等優點;PF系列反擊式破碎機采用無鍵連接、高鉻板錘、液壓或手動開啟和獨特的反擊襯板。
